原料	1号	2号	3号	4号	5号	6号
异氰酸酯	33.3	33.3	33.3	33.3	33.3	33.3
蓖麻油	40	33	30	20	45	43.3
催化剂三乙醇胺	0.2	-	-	-	-	0.1
催化剂二甲基二乙醇胺	-	0.5	0.2	0.7	0.4
杀菌剂均三嗪	0.03	0.03	0.02	0.3	0.6	0.1
乳化剂十二烷基硫酸钠	1	1.5	-	-	-	-
乳化剂苯酚氧化乙烯	-	-	1.8	3	2	0.5
聚乙烯醇	28	32	35	36	20	36
水	30.77	32.97	32.98	40	32	20

制备方法
        1.A组分为异氰酸酯。
        2.将麻油、催化剂、杀菌剂和乳化剂在常温常压下加入不锈钢搅拌釜内中速700～800r/min搅拌10～30min。
        3.提高搅拌速度至高速1200r/min，缓缓加入水。
        4.当混合物黏度升高至不再变化后，减慢搅拌速度到低速300-500r/min，加入聚乙烯醇，高速搅拌5～15min，得到B组分。

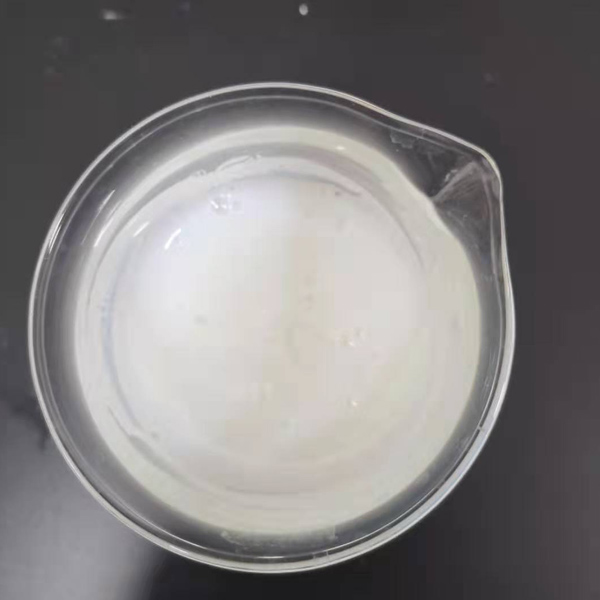

        5.使用时，将A组分与B组分以质量比1:3混合得到水性聚氨酯混凝土底漆。
原料配伍
        本品各组分质量份配比范围为:异氰酸酯33.3，蓖麻油20～45，催化剂0.1～0.7，杀菌剂0.1～0.6，乳化剂0.5～3，聚乙烯醇20-36，水20-40.
        所述的异氰酸酯选自脲基甲酸酯改性六亚甲基二异氰酸酯(HDD三聚体、氨基磺酸盐改性六亚甲基二异氰酸酯(HD)三聚体中的一种。
        所述的催化剂选自二甲基二乙醇胺、三乙醇胺中的一种。杀菌剂包括均三嗪。乳化剂选自十二烷基硫酸钠、苯酚氧化乙烯中的一种
       产品应用本品主要应用于混凝土表面。
产品特性：
        产品附着力强，防水，耐腐蚀，耐溶剂好。低VOC含量，环保，安全。含有杀菌剂，保存时间长。主要原料采用植物油脂，来源于可再生资源而且成本较低。易于施工，固化时间短，使用方便。
涂料配方 http://www.goodow.cn
